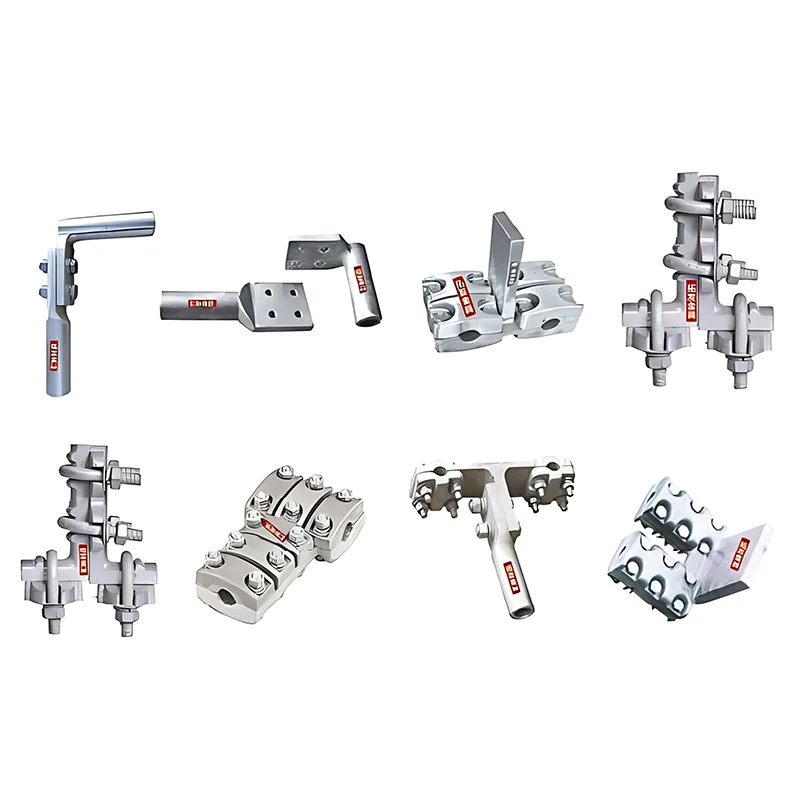

Pemasangan Penyambung T Talian Penghantaran

Kelengkapan Penyambung T Talian Penghantaran ialah komponen sambungan cawangan penting untuk talian kuasa atas dan sistem bar bas pencawang. Ia digunakan secara meluas untuk shunting semasa dan cawangan wayar dalam projek penghantaran kuasa. Dengan prestasi medan yang terbukti dan reka bentuk piawai, ia memberikan sifat mekanikal yang stabil dan kekonduksian elektrik yang sangat baik untuk grid kuasa voltan tinggi.

Senario Aplikasi Teras

Laluan Atas dan Cawangan Busbar Pencawang

Kelengkapan Penyambung T Talian Penghantaran ini digunakan terutamanya dalam talian atas dan pencawang untuk mengetuk litar cawangan dari bar bas utama dalam konfigurasi T, memastikan sambungan yang boleh dipercayai antara konduktor utama dan talian cawangan. Ia berfungsi sebagai komponen utama untuk pengagihan kuasa dalam sistem penghantaran.

Keserasian Konduktor Pelbagai Jenis

Tersedia dalam reka bentuk berbolted (jenis L) dan mampatan (jenis Y) untuk disesuaikan dengan pelbagai keratan rentas konduktor. Untuk konduktor keratan rentas kecil, pengapit alur selari dengan sambungan jenis U juga tersedia untuk memenuhi keperluan percabangan yang pelbagai.

Aplikasi Sistem Kuasa Voltan Tinggi

Sesuai untuk sistem kuasa 330 kV dan ke atas, ia memenuhi sepenuhnya sambungan cawangan dan keperluan penebat talian penghantaran voltan tinggi.

Kelebihan Utama

Kebolehpercayaan Sambungan Tinggi

Keperluan teknikal yang ketat dikenakan kepada daya pengapit konduktor: kekuatan cengkaman hendaklah tidak kurang daripada 10% daripada kekuatan pecah yang ditentukan oleh konduktor. Untuk pengapit bolt untuk konduktor dengan diameter melebihi 49 mm, kekuatan cengkaman hendaklah tidak kurang daripada 3%, memastikan sambungan mekanikal yang stabil.

Prestasi Elektrik Cemerlang

Rintangan DC mereka tidak lebih tinggi daripada panjang konduktor yang sama, dan kenaikan suhu di bawah beban adalah lebih rendah daripada konduktor. Ini secara berkesan mengurangkan kehilangan kuasa dan memastikan penghantaran arus yang cekap.

Kebolehsuaian Voltan Tinggi yang Kuat

Untuk aplikasi pada 330 kV dan ke atas, tiada korona yang kelihatan berlaku pada 1.05 kali voltan operasi maksimum, memenuhi keperluan penebat dan kestabilan medan elektrik dalam persekitaran voltan tinggi.

Jelas Pengenalan Model

Model menggunakan kod huruf standard (T untuk sambungan T, Y untuk jenis mampatan, L untuk jenis bolted), dengan nombor menunjukkan luas keratan rentas nominal konduktor yang berkenaan. Ini membolehkan pemilihan mudah dan keserasian yang luas.

Kaedah Pemasangan Fleksibel

Kedua-dua pilihan pemasangan bolt dan mampatan tersedia, membenarkan pemilihan berdasarkan saiz konduktor dan keadaan tapak. Sambungan jenis U boleh digunakan untuk konduktor keratan rentas kecil, mengurangkan kesukaran pemasangan.

Sebagai bahagian sambungan cawangan kritikal untuk talian penghantaran, siri kelengkapan ini menawarkan prestasi mekanikal yang stabil, parameter elektrik yang unggul dan pemasangan yang fleksibel. Ia merupakan penyelesaian ideal untuk percabangan jenis T bagi talian atas dan bar bas pencawang, menyokong operasi sistem kuasa yang selamat dan stabil.
