Ringkasan Artikel: A pemutus litar voltan tinggiialah peranti perlindungan kritikal yang digunakan untuk mengawal litar elektrik dan mengganggu arus kerosakan berbahaya dalam sistem penghantaran dan pengedaran.Huixingmenyediakan pemutus litar gas SF₆ tangki mati yang direka untuk pencawang luar, meliputi voltan terkadar daripada 40.5kV hingga 245kV, arus terkadar dari 1600A hingga 4000A, dan arus pemutus litar pintas dari 25kA hingga 63kA. Artikel ini menerangkan prinsip kerjanya, ciri teknikal, senario aplikasi, kriteria pemilihan dan parameter prestasi utama.
Jadual Kandungan
- Apakah Pemutus Litar Voltan Tinggi?
- Mengapa Ia Penting untuk Perlindungan Sistem Kuasa?
- Bagaimana Pemutus Litar Berfungsi?
- Apakah Ciri Teknikal yang Perlu Dipertimbangkan oleh Jurutera?
- Di manakah Pemutus Litar Voltan Tinggi Digunakan?
- Parameter Teknikal Utama
- Bagaimana Anda Harus Memilih Model yang Tepat?
- Soalan Lazim
- Dapatkan Penyelesaian Pemutus Litar Voltan Tinggi
Apakah Pemutus Litar Voltan Tinggi?
Pemutus litar voltan tinggi ialah peranti pensuisan dan perlindungan yang direka untuk mengawal litar elektrik di bawah keadaan operasi biasa dan mengganggu arus dengan pantas apabila berlaku kerosakan. Tidak seperti peralatan perlindungan voltan rendah biasa, pemutus voltan tinggi mesti mengendalikan tenaga elektrik yang jauh lebih tinggi, tegasan penebat dan arus litar pintas.

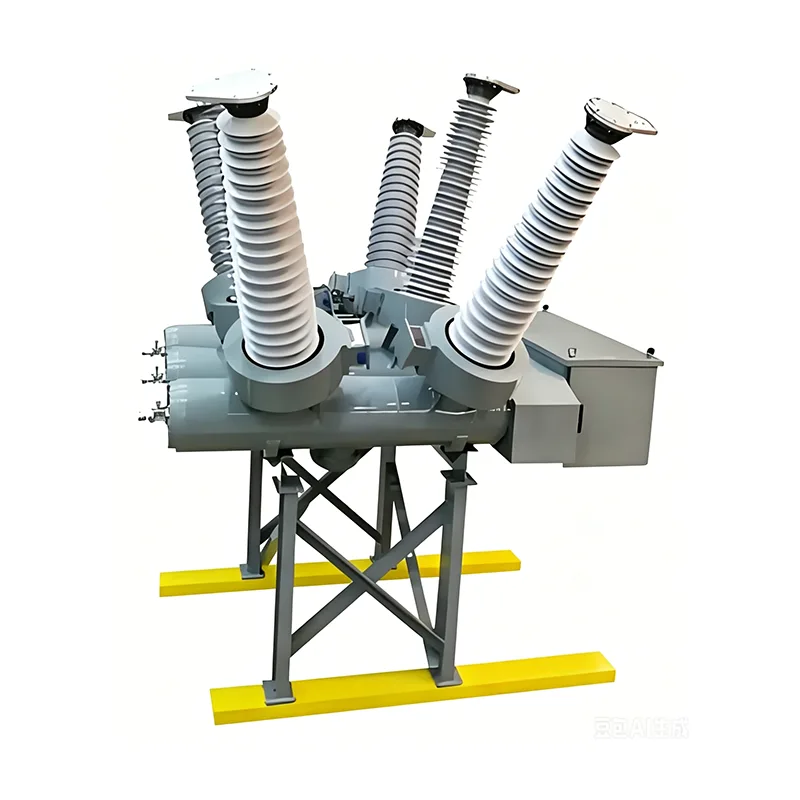

Untuk pencawang luar dan projek penghantaran kuasa, pemutus litar gas SF₆ tangki mati digunakan secara meluas kerana ia menggabungkan penebat elektrik, keupayaan pelindapkejutan arka, prestasi pensuisan mekanikal dan kebolehsuaian persekitaran luar dalam satu sistem kejuruteraan.
Menurut spesifikasi produk yang diterbitkan oleh Huixing, reka bentuk tangki matinya meliputi voltan maksimum terkadar daripada 40.5kV hingga 245kV, arus penarafan dari 1600A hingga 4000A, dan arus putus litar pintas penarafan dari 25kA hingga 63kA. Produk ini direka bentuk sekitar keperluan GB/T 1984 dan IEC 62271-100.
Mengapa Ia Penting untuk Perlindungan Sistem Kuasa?
Rangkaian penghantaran dan pengedaran kuasa mesti terus beroperasi dengan andal walaupun menukar beban, peristiwa bertukar, keadaan persekitaran dan kerosakan elektrik yang tidak dijangka. Apabila litar pintas berlaku, arus yang terhasil boleh meningkat dengan cepat dan meletakkan tegasan haba dan elektrodinamik yang teruk pada transformer, bar bas, kabel, penjana dan peralatan lain.
Pemutus litar voltan tinggi yang dipilih dengan betul membantu mengasingkan bahagian yang terjejas sebelum kerosakan menyebabkan kerosakan sistem yang lebih luas. Fungsi utamanya termasuk:
- Membuka dan menutup litar semasa operasi biasa.
- Mengganggu arus litar pintas dan sesar.
- Mengasingkan bahagian yang rosak pada rangkaian kuasa.
- Menyokong perlindungan geganti dan sistem pensuisan automatik.
- Mengekalkan penebat dielektrik yang diperlukan selepas gangguan.
- Menyediakan prestasi pensuisan yang boleh dipercayai sepanjang kitaran operasi berulang.
Atas sebab ini, pemilihan pemutus hendaklah berdasarkan bukan sahaja pada penilaian voltan dan arus tetapi juga pada kapasiti pecah, tahap penebat, urutan operasi, ketahanan mekanikal, keadaan persekitaran dan keperluan khusus projek.
Bagaimana Pemutus Litar Berfungsi?
Proses operasi asas melibatkan tiga peringkat: mengesan atau menerima arahan perjalanan, mengasingkan kenalan secara mekanikal, dan memadamkan arka elektrik yang dijana semasa pemisahan sentuhan.
Dalam pemutus gas SF₆, gas menyediakan kedua-dua fungsi penebat dan pelindapkejutan arka. Apabila sesentuh berpisah semasa gangguan gangguan, arka elektrik terbentuk di antara mereka. Pemutus menggunakan mekanisme aliran gas yang direka bentuk untuk menyejukkan dan menyahionkan arka supaya arus boleh terganggu dengan selamat.
Teknologi Dwi Arc-Pelindapkejutan
Produk Huixing menggabungkan tenaga diri dan prinsip pelindapkejutan arka jenis puffer. Di bawah keadaan arus litar pintas yang tinggi, haba yang dijana oleh arka menyumbang kepada pengembangan gas SF₆ yang cepat, mewujudkan aliran gas berkelajuan tinggi untuk kepupusan arka. Di bawah keadaan arus litar pintas yang lebih rendah, pemampatan mekanikal menghasilkan aliran gas bertekanan tinggi berarah untuk menyejukkan arka dan mengurangkan kemungkinan penyalaan semula.
Prinsip operasi dwi ini membolehkan pemutus menangani keadaan semasa kerosakan yang berbeza sambil mengekalkan prestasi gangguan terkawal.
Apakah Ciri Teknikal yang Perlu Dipertimbangkan oleh Jurutera?
Apabila menilai pemutus litar voltan tinggi, jurutera biasanya perlu memeriksa ciri-ciri elektrik, mekanikal, alam sekitar dan berkaitan penyelenggaraan bersama-sama.
1. Voltan Lebar dan Liputan Arus
Julat terbitan Huixing menjangkau dari 40.5kV hingga 245kV dalam voltan maksimum terkadar dan dari 1600A hingga 4000A dalam arus terkadar. Julat ini membolehkan peralatan menyediakan aplikasi penghantaran dan pencawang luar yang berbeza.
2. Keupayaan Pemutus Litar pintas yang tinggi
Julat arus pemutus litar pintas yang diterbitkan mencapai 25kA hingga 63kA. Kapasiti pecah yang diperlukan hendaklah sentiasa dipadankan dengan kemungkinan arus kerosakan pemasangan.
3. Prestasi Penukaran Pantas
Menurut spesifikasi yang diterbitkan, masa berbuka ialah ≤60ms, masa pembukaan ialah ≤30ms, dan masa tutup ialah ≤100ms. Ciri-ciri ini penting di mana pengasingan kerosakan pantas dan perlindungan yang diselaraskan diperlukan.
4. Ketahanan Mekanikal
Hayat mekanikal yang ditentukan ialah 6,000 operasi. Ketahanan mekanikal amat relevan untuk pencawang di mana kekerapan pensuisan dan kebolehpercayaan operasi jangka panjang adalah pertimbangan pembelian yang penting.
5. Kebolehsuaian Persekitaran
Peralatan kuasa luar mungkin menghadapi kelembapan yang tinggi, ketinggian tinggi, persekitaran yang menghakis, variasi suhu dan keadaan khusus tapak lain. Huixing menyatakan bahawa pengeluaran tersuai boleh menampung persekitaran operasi khas dan keperluan teknikal.
Di manakah Pemutus Litar Voltan Tinggi Digunakan?
Pemutus voltan tinggi adalah komponen penting dalam pencawang dan sistem penghantaran kuasa. Konfigurasi yang sesuai bergantung pada voltan sistem, tahap kerosakan, persekitaran pemasangan, keperluan pensuisan dan seni bina rangkaian.
| Permohonan | Keperluan Biasa | Fungsi Pemutus |
|---|---|---|
| Pencawang Luar | Penebat tinggi dan rintangan alam sekitar | Pensuisan beban dan gangguan kerosakan |
| Peluasan Taburan Bandar | Perlindungan rangkaian yang boleh dipercayai | Mengasingkan litar rosak |
| Taman Perindustrian | Bekalan kuasa industri yang stabil | Mengawal dan melindungi penyuap voltan tinggi |
| Loji Tenaga Boleh Diperbaharui | Sambungan grid dan perlindungan | Pensuisan dan pengasingan kerosakan |
| Talian Penghantaran | Kapasiti gangguan litar pintas yang tinggi | Melindungi rangkaian penghantaran semasa kerosakan |
| Projek Retrofit Pencawang | Keserasian dengan infrastruktur sedia ada | Memodenkan fungsi pensuisan dan perlindungan |
Aplikasi ini menunjukkan mengapa pemutus litar harus dianggap sebagai sebahagian daripada sistem perlindungan lengkap dan bukannya sebagai komponen pensuisan terpencil.
Parameter Teknikal Utama
Spesifikasi teknikal menyediakan asas objektif untuk pemilihan model. Angka berikut meringkaskan parameter penting yang diterbitkan untuk siri pemutus litar SF₆ tangki mati Huixing.
| Parameter | Spesifikasi Terbitan |
|---|---|
| Nilai Voltan Maksimum | 40.5kV–245kV |
| Dinilai Semasa | 1600A–4000A |
| Kekerapan Dinilai | 50/60Hz |
| Arus Pemutus Litar Pintas | 25kA–63kA |
| Waktu Berbuka | ≤60ms |
| Waktu Pembukaan | ≤30ms |
| Masa Penutupan | ≤100ms |
| Kehidupan Mekanikal | 6,000 operasi |
| Pelepasan Separa | 10pC |
| Kadar Kebocoran Tahunan SF₆ | ≤0.5% dinyatakan dalam parameter produk |
| Piawaian Terpakai | GB/T 1984, IEC 62271-100 |
Untuk projek kejuruteraan, spesifikasi akhir hendaklah disahkan terhadap lembaran data teknikal yang lengkap, keadaan tapak, kod grid yang berkenaan dan pengiraan perlindungan khusus projek.
Bagaimana Anda Harus Memilih Model yang Tepat?
Memilih pemutus litar voltan tinggi memerlukan lebih daripada padanan voltan sistem nominal. Penilaian yang sistematik boleh mengurangkan masalah keserasian semasa pemasangan dan pentauliahan.
- Sahkan voltan sistem:Pilih voltan terkadar yang sesuai untuk rangkaian sebenar dan keperluan penebat.
- Kira rating semasa yang diperlukan:Pertimbangkan arus beban berterusan, pengembangan jangkaan dan keadaan operasi.
- Tentukan arus kerosakan:Arus pemutus litar pintas yang dinilai mestilah mencukupi untuk tahap kerosakan prospektif yang dikira.
- Semak keperluan penebat:Semak voltan tahan frekuensi kuasa, voltan tahan impuls kilat dan jarak rayapan.
- Nilaikan urutan operasi:Sahkan bahawa pemutus menyokong urutan pembukaan, penutupan dan penutupan semula yang diperlukan.
- Semak keadaan persekitaran:Pertimbangkan ketinggian, kelembapan, suhu, pencemaran dan kakisan di tapak pemasangan.
- Semak keperluan kawalan:Sahkan voltan litar kawalan, voltan motor, keperluan pemanas dan keserasian antara muka.
- Sahkan piawaian yang berkenaan:Memastikan peralatan yang dipilih memenuhi piawaian dan spesifikasi teknikal yang diperlukan oleh projek.
Untuk projek dengan keadaan persekitaran atau elektrik yang luar biasa, kejuruteraan tersuai boleh menjadi berharga. Huixing menyatakan bahawa ia menyokong pengeluaran tersuai untuk keperluan seperti altitud tinggi, kelembapan tinggi, persekitaran yang menghakis, paras voltan khas dan parameter pecah tertentu.
Soalan Lazim
Apakah tujuan utama pemutus litar voltan tinggi?
Tujuan utamanya adalah untuk mengawal litar voltan tinggi semasa operasi biasa dan mengganggu arus tidak normal, terutamanya arus litar pintas, untuk membantu melindungi peralatan elektrik dan mengekalkan keselamatan sistem.
Apakah julat voltan yang dilindungi oleh pemutus litar Huixing?
Parameter produk yang diterbitkan meliputi voltan maksimum terkadar daripada 40.5kV hingga 245kV, dengan konfigurasi berbeza tersedia merentas julat.
Mengapakah SF₆ digunakan dalam jenis pemutus litar ini?
SF₆ mempunyai penebat elektrik yang kuat dan ciri pelindapkejutan arka, membolehkan ia melaksanakan kedua-dua penebat dan fungsi berkaitan gangguan dalam reka bentuk pemutus.
Apakah perbezaan antara pelindapkejutan tenaga diri dan arka puffer?
Pelindapkejutan arka tenaga sendiri menggunakan tenaga yang dikaitkan dengan arka untuk menjana aliran gas, manakala teknologi puffer memampatkan gas secara mekanikal untuk mencipta aliran tekanan tinggi berarah. Reka bentuk yang dirujuk menggabungkan kedua-dua prinsip untuk keadaan litar pintas yang berbeza.
Bolehkah pemutus disesuaikan untuk keadaan pemasangan khas?
ya. Huixing menyatakan bahawa pengeluarannya boleh disesuaikan untuk keadaan seperti altitud tinggi, kelembapan tinggi, persekitaran yang menghakis, tahap voltan khas dan keperluan pemecahan khusus.
Dapatkan Penyelesaian Pemutus Litar Voltan Tinggi
Memilih peralatan pensuisan voltan tinggi yang betul ialah keputusan kejuruteraan yang harus disokong oleh parameter elektrik yang tepat, keperluan alam sekitar, pengiraan perlindungan dan keadaan pemasangan. Huixing menyediakan pemutus litar gas SF₆ tangki mati untuk pencawang luar dan aplikasi penghantaran, dengan penarafan voltan yang diterbitkan daripada 40.5kV hingga 245kV dan pilihan tersuai untuk keperluan projek yang berbeza. Jika anda merancang pencawang baharu, projek penghantaran, sambungan grid tenaga boleh diperbaharui, atau pengubahsuaian peralatan,hubungi kamiuntuk membincangkan keperluan voltan, arus, kapasiti pecah, persekitaran dan konfigurasi anda dan meminta penyelesaian teknikal yang sesuai.
