Huixingmenyediakan penyelesaian peralatan kuasa untuk sistem penghantaran dan pengedaran, termasukPemutus Litar Voltan Tinggidireka untuk pencawang luar dan projek kuasa voltan tinggi. Menggunakan reka bentuk pemutus litar gas SF₆ tangki mati dengan teknologi pelindapkejutan dwi arka, peralatan ini membantu mengawal litar elektrik, mengganggu kerosakan litar pintas dan menyokong operasi grid yang boleh dipercayai. Memahami prinsip kerja, spesifikasi teknikal dan kriteria pemilihannya membolehkan utiliti, kontraktor EPC dan pengguna kuasa industri membuat keputusan pembelian termaklum.
Pemutus litar voltan tinggi ialah peranti perlindungan penting dalam sistem kuasa elektrik moden. Ia menukar litar semasa operasi biasa dan mengganggu arus kerosakan apabila keadaan elektrik tidak normal berlaku. Portfolio pemutus litar voltan tinggi gas SF₆ tangki mati Huixing meliputi tahap voltan terkadar daripada 40.5 kV hingga 245 kV, dengan pilihan arus putus litar pintas terkadar antara 25 kA hingga 63 kA. Reka bentuk pelindapkejutan dwi arkanya menggabungkan prinsip tenaga diri dan jenis puffer untuk menyokong gangguan yang boleh dipercayai di bawah keadaan kerosakan yang berbeza. Panduan ini menerangkan mekanisme pengendalian, kelebihan utama, aplikasi, parameter teknikal, pertimbangan pemilihan dan amalan penyelenggaraan yang harus difahami oleh jurutera elektrik dan pembeli projek sebelum memilih pemutus litar.
Pemutus litar voltan tinggi ialah peranti pensuisan dan perlindungan yang direka untuk mewujudkan, membawa dan mengganggu arus elektrik dalam sistem kuasa voltan tinggi. Tidak seperti suis konvensional, ia mesti mampu mengganggu arus kerosakan yang mungkin mencapai tahap yang sangat tinggi semasa litar pintas.
Apabila kerosakan berlaku, sistem perlindungan mengesan keadaan elektrik yang tidak normal dan menghantar arahan perjalanan ke pemutus litar. Mekanisme pengendaliannya memisahkan kenalan, dan sistem pelindapkejutan arka memadamkan arka elektrik yang terbentuk semasa gangguan. Proses ini mengasingkan litar yang terjejas dan membantu mengehadkan kerosakan pada transformer, talian penghantaran, bar bas dan peralatan lain yang disambungkan.

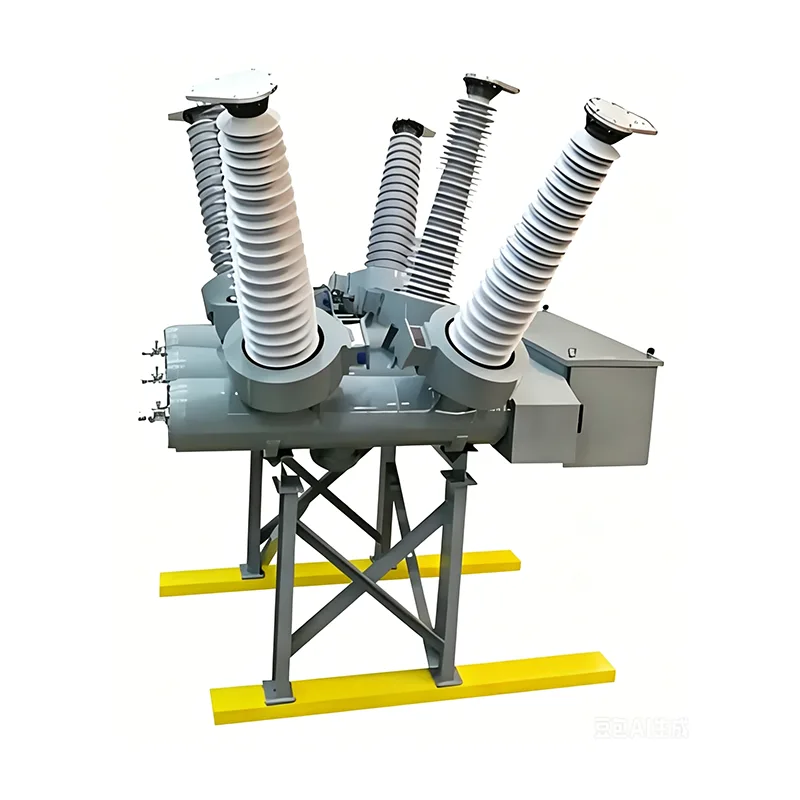

Penyelesaian yang diketengahkan Huixing menggunakan apemutus litar gas SF₆ tangki mati. Dalam reka bentuk tangki mati, pemasangan pencelah ditempatkan di dalam kepungan logam yang dibumikan. Gas SF₆ berfungsi sebagai medium penebat dan pelindapkejutan arka dalam reka bentuk produk yang ditentukan.
Untuk utiliti kuasa dan projek kejuruteraan industri, pemilihan pemutus litar yang betul adalah penting untuk mencapai perlindungan kerosakan yang boleh dipercayai, fleksibiliti operasi dan prestasi sistem elektrik yang diselaraskan.
Ketahui lebih lanjut tentang pemutus litar voltan tinggi Huixing dan konfigurasi teknikalnya yang tersedia.
Proses pengendalian menggabungkan isyarat perlindungan elektrik, sistem pemacu mekanikal, dan mekanisme pemadam arka. Setiap bahagian mesti bertindak balas dengan betul untuk memastikan pemutus litar mengganggu arus dengan selamat.
Semasa operasi biasa, sesentuh pemutus litar kekal tertutup, membenarkan arus mengalir melalui litar. Peralatan mesti membawa arus terkadar yang ditentukan tanpa melebihi had kenaikan suhu dan operasi yang berkenaan.
Geganti pelindung memantau parameter elektrik seperti arus dan voltan. Apabila litar pintas atau keadaan abnormal lain memenuhi kriteria perlindungan yang dikonfigurasikan, geganti menghantar isyarat perjalanan ke mekanisme kawalan pemutus litar.
Selepas menerima arahan perjalanan, mekanisme pengendalian memisahkan kenalan. Arka elektrik terbentuk di antara mereka kerana arus berterusan melalui medium terion untuk tempoh yang singkat. Pengganggu pemutus litar mesti mengawal dan memadamkan arka ini dengan berkesan.
Produk Huixing menggunakan pendekatan pelindapkejutan dwi arka yang menggabungkan prinsip tenaga diri dan jenis puffer. Di bawah keadaan arus litar pintas yang lebih tinggi, haba yang dijana arka membantu mengembangkan gas SF₆ dan mencipta aliran gas berkelajuan tinggi. Di bawah keadaan arus kerosakan yang lebih rendah, pemampatan mekanikal menghasilkan pancutan gas berarah untuk menyejukkan kawasan arka.
Sebaik sahaja arka dipadamkan, jurang antara sesentuh mesti memulihkan kekuatan dielektrik yang mencukupi untuk menahan voltan pemulihan sementara. This helps prevent the arc from reigniting and supports successful fault isolation.
Untuk projek penghantaran dan transformasi luar, prestasi pemutus litar mempengaruhi keselamatan sistem, perancangan penyelenggaraan dan kos operasi jangka panjang. Kelebihan utama pemutus litar SF₆ tangki mati yang ditetapkan dengan sesuai termasuk yang berikut.
Faedah ini bergantung pada kejuruteraan, pemasangan, pentauliahan dan penyelenggaraan yang betul. Pemutus litar hendaklah sentiasa dipilih mengikut kajian rangkaian sebenar dan piawaian projek yang berkenaan dan bukannya penerangan umum produk sahaja.
Pemutus litar voltan tinggi digunakan di mana-mana rangkaian elektrik memerlukan pensuisan terkawal dan gangguan yang boleh dipercayai bagi arus kerosakan. Model SF₆ tangki mati Huixing ditujukan terutamanya untuk pencawang luar dan projek penghantaran dan transformasi kuasa.
Pencawang menggunakan pemutus litar untuk mengawal penyuap masuk dan keluar, litar pengubah dan bahagian bar bas. Mereka membantu mengasingkan kerosakan sambil membenarkan bahagian rangkaian yang tidak terjejas kekal dalam perkhidmatan apabila skim perlindungan dan pensuisan membenarkan.
Kemudahan industri dan taman perindustrian yang besar mungkin memerlukan sambungan voltan tinggi untuk menyokong peralatan pengeluaran, motor besar dan pengubah pengedaran. Pemutus litar yang dinilai dengan betul menyediakan lapisan perlindungan yang penting untuk pemasangan elektrik ini.
Projek tenaga suria dan angin memerlukan peralatan pensuisan dan perlindungan antara kemudahan penjanaan, sistem pengumpul, transformer dan titik sambungan grid. Pemilihan pemutus litar mesti mengambil kira tahap voltan projek, sumbangan arus kerosakan, penyelarasan perlindungan dan keadaan operasi.
Apabila utiliti mengembangkan pencawang atau menggantikan peralatan lama, pemutus litar baharu mesti serasi dengan penarafan elektrik rangkaian sedia ada, susun atur fizikal, litar kawalan dan skim perlindungan.
Bagi setiap aplikasi, jurutera hendaklah mengesahkan sama ada model yang dipilih memenuhi tahap kerosakan projek, keperluan penebat, tugas pensuisan dan keadaan persekitaran.
Jurutera elektrik harus menilai lebih daripada voltan terkadar apabila membandingkan pemutus litar voltan tinggi. Kapasiti pecah, arus berterusan, tahap tahan penebat, masa operasi, ketahanan mekanikal, dan keperluan kawalan semuanya mempengaruhi kesesuaian.
| Parameter Teknikal | Maklumat Produk Huixing | Mengapa Ia Penting |
|---|---|---|
| Julat voltan terkadar | 40.5–245 kV | Mesti sepadan dengan kelas voltan sistem dan keperluan penyelarasan penebat. |
| Julat semasa dinilai | 1,600–4,000 A, bergantung pada model | Menentukan keupayaan pembawa arus berterusan yang ditentukan. |
| Arus pemutus litar pintas yang dinilai | 25–63 kA, bergantung pada model | Mesti mencukupi untuk arus litar pintas di tempat pemasangan. |
| Kekerapan dinilai | 50/60 Hz | Mesti sepadan dengan frekuensi sistem kuasa. |
| Kekerapan kuasa menahan voltan | Bergantung kepada model; nilai yang diterbitkan termasuk 140 kV dan tahap yang lebih tinggi | Menyokong penilaian prestasi penebat di bawah keadaan ujian tertentu. |
| Impuls kilat menahan voltan | Bergantung kepada model; nilai yang diterbitkan adalah antara 325 kV hingga 1,050 kV | Menunjukkan keupayaan sistem penebat yang ditentukan untuk menahan voltan lampau impuls. |
| Ketahanan mekanikal | 6,000 kitaran operasi disenaraikan | Membantu menilai hayat operasi mekanikal di bawah keadaan ujian yang ditetapkan. |
| Waktu buka | 30 ms atau kurang, seperti yang diterbitkan | Mempengaruhi perlindungan dan prestasi pensuisan dalam urutan gangguan yang lengkap. |
| Waktu berbuka | 60 ms atau kurang, seperti yang diterbitkan | Menunjukkan masa yang diperlukan untuk mengganggu arus di bawah keadaan yang ditentukan. |
| Piawaian yang berkenaan | GB/T 1984 dan IEC 62271-100 disenaraikan | Menyediakan asas untuk menyemak ujian produk dan keperluan pematuhan. |
Nota pemilihan penting:Nilai di atas meringkaskan halaman produk dan bukan jadual penilaian model demi model yang lengkap. Penarafan individu berbeza mengikut kelas voltan dan konfigurasi. Pembeli harus meminta lembaran data teknikal terkini dan mengesahkan setiap nilai yang diperlukan untuk model yang tepat sebelum meluluskan pembelian.
Memilih pemutus litar voltan tinggi memerlukan penyelarasan antara pasukan reka bentuk elektrik, pembekal peralatan, kontraktor projek dan utiliti operasi. The following checklist provides a practical starting point.
Huixing menawarkan konfigurasi produk untuk keperluan voltan dan arus yang berbeza, dengan penyesuaian tersedia untuk keadaan projek tertentu. Jurutera hendaklah mengemukakan spesifikasi rangkaian dan keperluan projek untuk memastikan pemutus litar yang dicadangkan sepadan dengan aplikasi sebenar.
Malah pemutus litar yang direka dengan baik memerlukan program pemeriksaan dan penyelenggaraan yang sesuai. Kekerapan dan skop penyelenggaraan hendaklah mengikut arahan pengilang, peraturan yang berkenaan, sejarah operasi dan penilaian risiko tapak.
Aktiviti penyelenggaraan penting mungkin termasuk:
SF₆ ialah gas rumah hijau yang kuat. Pengendalian gas, pencegahan kebocoran, pemulihan dan pelupusan hendaklah mengikut peraturan alam sekitar dan prosedur pengilang yang berkenaan. Sebarang penyelenggaraan yang melibatkan peralatan voltan tinggi atau gas bertekanan mesti dilakukan oleh kakitangan yang berkelayakan menggunakan prosedur keselamatan yang diluluskan.
Strategi penyelenggaraan yang proaktif membantu mengenal pasti isu yang sedang berkembang sebelum ia menjejaskan ketersediaan peralatan dan menyokong perancangan kitaran hayat yang lebih boleh diramal.
Fungsi utamanya adalah untuk menukar litar elektrik dan mengganggu arus kerosakan apabila diperlukan oleh sistem perlindungan. Ia membantu mengasingkan kerosakan dan melindungi peralatan yang disambungkan daripada akibat keadaan elektrik yang tidak normal.
Huixing menyenaraikan pilihan voltan berkadar daripada 40.5 kV hingga 245 kV untuk portfolio pemutus litar gas SF₆ tangki matinya. Penilaian tepat dan parameter teknikal yang berkaitan bergantung pada model yang dipilih.
SF₆ mempunyai sifat dielektrik dan pelindapkejutan arka yang kuat, menjadikannya sesuai untuk reka bentuk gangguan voltan tinggi tertentu. Kerana ia juga merupakan gas rumah hijau yang kuat, pengedap yang berkesan, pemantauan kebocoran, pemulihan dan pengendalian yang bertanggungjawab adalah penting.
Arus berkadar merujuk kepada arus pemutus litar direka untuk dibawa secara berterusan dalam keadaan tertentu. Arus pemutus litar pintas yang dinilai merujuk kepada tahap arus kerosakan yang direka bentuk untuk mengganggu di bawah keadaan ujian yang ditetapkan. Kedua-dua penilaian mesti memenuhi keperluan sistem.
Gunakan prospek arus litar pintas yang dikira untuk titik pemasangan, kemudian sahkan penarafan yang diperlukan dan keadaan sistem yang berkenaan dengan pasukan reka bentuk elektrik. Kapasiti pecah yang dipilih mestilah mencukupi untuk tahap kerosakan rangkaian dan tugas pensuisan yang ditentukan.
Huixing menunjukkan bahawa pengeluaran tersuai tersedia untuk keperluan kejuruteraan tertentu, termasuk parameter elektrik khas dan keadaan persekitaran yang mencabar. Sediakan voltan, arus, kapasiti pecah, keadaan tapak dan dokumentasi projek yang diperlukan untuk mengesahkan kebolehlaksanaan.
Huixing's product page lists GB/T 1984 and IEC 62271-100. Pembeli harus mengesahkan edisi yang berkenaan, dokumentasi ujian jenis yang diperlukan, peraturan tempatan dan sebarang piawaian khusus projek tambahan sebelum membuat pesanan.
Pemutus litar voltan tinggi ialah komponen kritikal dalam sistem penghantaran dan pengagihan kuasa, menyokong operasi pensuisan biasa dan gangguan kerosakan pantas. Apabila memilih peralatan, jurutera harus menilai voltan terkadar, arus berterusan, kapasiti putus litar pintas, tahap tahan penebat, prestasi operasi, keadaan persekitaran dan keperluan penyelenggaraan sebagai satu set kriteria bersepadu. Portfolio pemutus litar gas SF₆ tangki mati Huixing, meliputi kelas voltan 40.5–245 kV dan menggabungkan teknologi pelindapkejutan dwi arka, menyediakan pilihan untuk pencawang luar, sistem kuasa industri, sambungan tenaga boleh diperbaharui dan projek rangkaian penghantaran. Untuk mengenal pasti konfigurasi yang sesuai untuk aplikasi anda, terokai penyelesaian Pemutus Litar Voltan Tinggi Huixing danhubungi kamiuntuk membincangkan spesifikasi teknikal anda, minta dokumentasi khusus model dan dapatkan sebut harga yang disesuaikan dengan projek kuasa anda.
-
