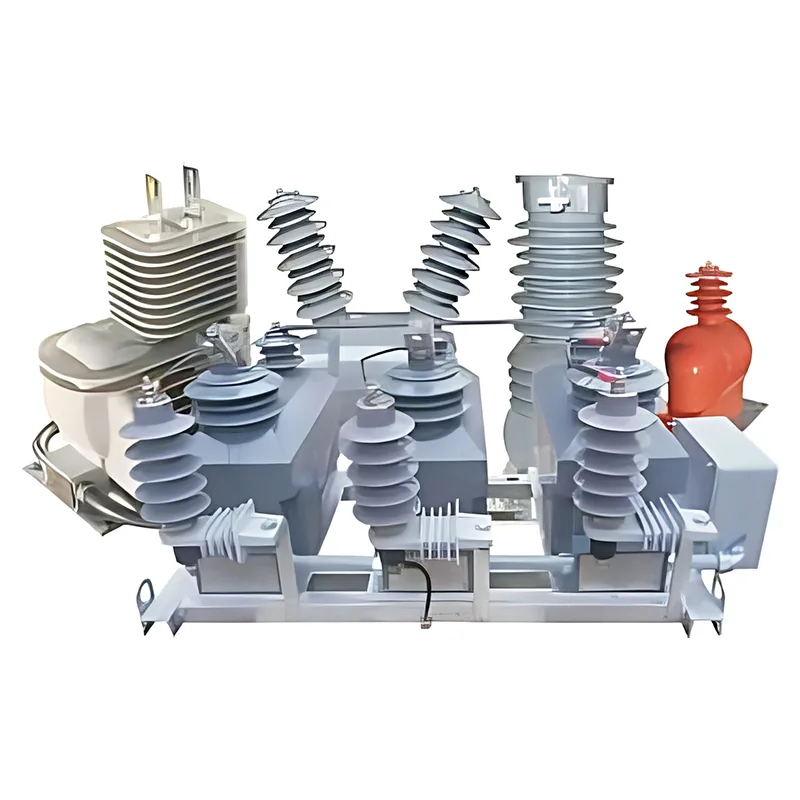

HuixingmenyediakanMedium Alat Ubah Voltanuntuk sistem pengagihan kuasa 10–17.5 kV, menyokong pemeteran tenaga yang tepat, pemantauan masa nyata, dan penyampaian pelindung yang boleh dipercayai untuk pencawang dan pemasangan elektrik luar.
Ringkasan Artikel:Transformer instrumen voltan sederhana adalah komponen penting dalam rangkaian pengedaran elektrik moden. Dengan menukar nilai arus dan voltan tinggi kepada isyarat piawai, ia membolehkan meter, sistem pemantauan dan geganti pelindung beroperasi dengan selamat dan tepat. Panduan ini menerangkan pengubah semasa (CT), pengubah voltan (VT), aplikasi utamanya, spesifikasi teknikal penting dan pertimbangan pemilihan. Ia juga meneroka faedah reka bentuk bersepadu, kebolehsuaian luar, prestasi beban lampau dan pematuhan piawai. Bagi jurutera, kontraktor elektrik dan profesional pemerolehan, memahami faktor ini membantu mengenal pasti pengubah instrumen yang sesuai untuk sistem pengagihan kuasa yang boleh dipercayai, cekap dan mementingkan ruang.
Transformer instrumen voltan sederhana ialah peranti pengukuran elektrik yang direka untuk mengurangkan arus atau voltan primer yang tinggi kepada nilai sekunder yang lebih rendah dan piawai. Mereka mencipta antara muka praktikal antara litar kuasa voltan sederhana dan peralatan pengukur, kawalan dan perlindungan voltan rendah.
Tidak seperti pengubah kuasa, yang memindahkan tenaga elektrik antara litar pada tahap voltan yang berbeza, pengubah instrumen terutamanya menyediakan pengukuran elektrik dan pengasingan isyarat. Prestasi mereka secara langsung mempengaruhi ketepatan sistem pemeteran dan kebolehpercayaan peranti pelindung.
Dua jenis utama digunakan dalam pengagihan kuasa:
Dalam rangkaian voltan sederhana, peranti ini biasanya dipasang di pencawang, pemasangan gear suis, stesen pengedaran dan pemasangan elektrik luar. Penarafan dan sistem penebat mereka mesti sepadan dengan keadaan operasi peralatan yang mereka sediakan.
Transformer instrumen menggunakan aruhan elektromagnet untuk menghasilkan semula kuantiti elektrik primer sebagai isyarat sekunder. Isyarat ini direka bentuk supaya berkadar dengan nilai asal dalam julat ketepatan dan keadaan operasi yang ditentukan.
Sebuah pengubah arus menghasilkan arus sekunder yang dikurangkan sepadan dengan arus yang mengalir melalui litar utamanya. Sebagai contoh, CT 100/5 A mempunyai nisbah transformasi nominal 20:1. Di bawah keadaan operasi yang ditentukan, arus primer 100 A sepadan dengan arus sekunder lebih kurang 5 A.
Transformer semasa digunakan untuk pemeteran tenaga, pemantauan beban, dan pengesanan arus kerosakan. Ketepatan dan ciri perlindungannya mestilah sesuai untuk peralatan yang disambungkan dan julat arus yang dijangkakan.
Pengubah voltan mengurangkan voltan primer kepada voltan sekunder yang lebih rendah sesuai untuk peralatan pengukuran dan kawalan. Nisbah transformasi bergantung pada voltan sistem, voltan primer dan sekunder berkadar pengubah, dan aplikasi yang dimaksudkan.
Menggabungkan pengukuran arus dan voltan dalam pemasangan yang diselaraskan boleh memudahkan susun atur elektrik. Huixing menawarkan konfigurasi bersepadu yang menggabungkan tiga pengubah arus dan tiga pengubah voltan (3CT+3PT) ke dalam satu unit padat untuk pemasangan pengedaran yang sesuai.
Untuk maklumat tambahan tentang peralatan elektrik yang berkaitan, terokai Huixingpenyelesaian alat suis terlindung gas.
Transformer instrumen voltan sederhana menyokong fungsi pengukuran, pemantauan dan perlindungan di seluruh rangkaian pengedaran. Memilih konfigurasi yang sesuai membantu jurutera elektrik memenuhi keperluan projek tanpa menjejaskan keselamatan atau prestasi pengukuran.
Di pencawang luar, pengubah instrumen membekalkan isyarat pengukuran kepada meter tenaga, sistem pemantauan dan geganti pelindung. Data arus dan voltan yang tepat menyokong pengebilan elektrik, penilaian beban dan pembuatan keputusan operasi.
Transformer instrumen menyediakan isyarat elektrik untuk skim perlindungan yang berkaitan dengan talian agihan, pengubah kuasa, bank kapasitor dan gear suis. Semasa keadaan operasi yang tidak normal, isyarat ini membantu geganti mengenal pasti kerosakan dan memulakan tindakan perlindungan yang sesuai.
Ruang selalunya terhad di stesen pengedaran padat dan pencawang pasang siap. Pemasangan transformer bersepadu boleh mengurangkan bilangan komponen yang dipasang secara berasingan, memudahkan susunan peralatan dan membantu jurutera menggunakan ruang kepungan yang tersedia dengan lebih cekap.
Peralatan pengedaran luar mesti menahan pendedahan alam sekitar sambil mengekalkan prestasi penebat dan pengukuran yang boleh dipercayai. Transformer instrumen yang direka bentuk dengan sesuai boleh disepadukan dengan suis dipasang pada tiang, unit utama gelang dan peralatan luar yang serasi yang lain.
Spesifikasi teknikal menentukan sama ada pengubah instrumen sesuai untuk pemasangan elektrik tertentu. Pembeli harus menilai konfigurasi penarafan lengkap dan bukannya bergantung pada voltan nominal sahaja.
| Parameter | Maklumat Produk Huixing | Mengapa Ia Penting |
|---|---|---|
| Julat voltan aplikasi | Sistem 10–17.5 kV | Menetapkan julat aplikasi voltan sederhana yang dimaksudkan. |
| Konfigurasi bersepadu | 3CT+3PT | Menggabungkan tiga pengubah arus dan tiga pengubah voltan dalam satu pemasangan. |
| Tahap penebat | 17.5/38/95 kV | Menunjukkan penarafan penebat yang ditentukan; mengesahkan definisi ujian dan keperluan penilaian yang berkenaan. |
| Keupayaan beban lampau semasa | 120% arus berterusan; 130%–150% sehingga 8 jam, seperti yang dinyatakan | Membantu menilai kesesuaian untuk pelbagai beban dalam keadaan operasi yang dinyatakan. |
| Faktor keselamatan instrumen | FS=5 | Berkaitan dengan perlindungan alat pengukur yang disambungkan dalam keadaan tertentu. |
| Voltan penggulungan sekunder | 3 kVef, seperti yang dinyatakan dalam penerangan produk | Memerlukan pengesahan terhadap dokumentasi teknikal pengilang dan aplikasi yang dimaksudkan. |
| Piawaian yang berkenaan | IEC 60044-1, ANSI C57.13, IEC 61869-1 dan IEC 61869-4 dirujuk pada halaman produk | Menyokong penilaian prestasi pengukuran, penebat, ujian dan keperluan aplikasi. |
Nota: Jadual meringkaskan maklumat yang diterbitkan pada halaman produk. Sahkan penilaian khusus model yang tepat, standard dan edisi yang berkenaan, syarat ujian dan spesifikasi kontrak dengan pengilang sebelum membeli. Nilai tidak boleh diandaikan untuk digunakan secara sama pada setiap konfigurasi.
Kelas ketepatan mentakrifkan ralat pengukuran yang dibenarkan di bawah keadaan tertentu. Output berkadar, secara amnya dinyatakan dalam volt-ampere (VA), menunjukkan beban yang direka bentuk untuk disokong oleh pengubah sambil memenuhi keperluan prestasi yang ditentukan.
Untuk aplikasi pemeteran, jurutera harus menilai ketepatan pengukuran yang diperlukan dan beban instrumen yang disambungkan. Aplikasi perlindungan memerlukan penilaian berasingan tentang keperluan geganti, keadaan arus kerosakan dan prestasi perlindungan khusus pengubah.
Prestasi penebat mesti sepadan dengan voltan maksimum sistem dan tahap ketahanan yang diperlukan. Maklumat produk Huixing juga menyatakan arus terma jangka pendek sebanyak 80 kali arus terkadar untuk satu saat dan arus dinamik sebanyak 2.5 kali yang menyatakan rujukan arus terma. Oleh kerana ini adalah penilaian yang ketara, tafsiran dan kebolehgunaan yang tepat hendaklah disahkan dalam dokumentasi teknikal pengeluar sebelum kelulusan kejuruteraan.
Transformer instrumen voltan sederhana bersepadu boleh membantu meningkatkan kecekapan pemasangan dan memudahkan susun atur peralatan. Faedah sebenar bergantung pada model yang dipilih, susunan gear suis, keadaan persekitaran dan spesifikasi projek.
Menggabungkan pengubah arus dan voltan dalam satu pemasangan boleh mengurangkan jejak yang diperlukan untuk komponen berasingan. Ini amat berguna dalam pencawang padat, stesen pengedaran jenis kotak, dan pemasangan di mana ruang panel adalah terhad.
Penerangan produk Huixing mengenal pasti penebat cast-resin dan kesesuaian luar sebagai ciri utama. Konfigurasi bersepadunya juga digambarkan sebagai menggunakan sesendal dinding luar jenis CPE untuk pemasangan yang serasi. Pasukan projek hendaklah mengesahkan penilaian alam sekitar yang diperlukan, susunan pelekap, keadaan pencemaran dan pendedahan cuaca sebelum menentukan unit.
Pemasangan yang diselaraskan boleh memudahkan kedudukan komponen dan pendawaian sekunder. Peralatan prakonfigurasi juga boleh mengurangkan beberapa kerja pemasangan di tapak, walaupun pemasangan masih memerlukan kakitangan yang berkelayakan, sambungan terminal yang betul dan pengesahan terhadap lukisan yang diluluskan.
Transformer instrumen yang ditetapkan dengan sewajarnya menyediakan isyarat input yang diperlukan oleh meter, peranti pemantauan dan geganti pelindung. Prestasi mereka menyokong keputusan operasi yang boleh dipercayai, dengan syarat ukuran lengkap dan rantai perlindungan direka dengan betul.
Memilih pengubah instrumen voltan sederhana memerlukan penyelarasan antara reka bentuk elektrik, penyepaduan peralatan, keperluan keselamatan dan perancangan perolehan. Spesifikasi terperinci membantu mengelakkan ketidakpadanan antara pengubah dan sistem yang disambungkan.
Bekerja dengan yang berpengalamanpengeluar alatubah voltan sederhanaboleh membantu pembeli menjelaskan keperluan teknikal sebelum pengeluaran. Untuk pemasangan tersuai, sediakan gambar rajah satu baris, penilaian sistem, penerangan aplikasi dan dimensi antara muka yang diperlukan apabila meminta sebut harga.
Pemasangan yang betul adalah penting untuk mengekalkan ketepatan pengukuran dan keselamatan elektrik. Transformer instrumen mesti dipasang mengikut lukisan yang diluluskan, arahan peralatan, kod elektrik yang berkenaan, dan prosedur keselamatan khusus tapak.
Langkah keselamatan penting:Jangan sekali-kali buka litar litar sekunder pengubah arus bertenaga. Voltan berbahaya mungkin timbul. Litar sekunder pengubah voltan juga mesti dilindungi daripada litar pintas, dan pembumian dan perlindungan sekundernya mesti mengikut reka bentuk yang diluluskan.
Selang penyelenggaraan hendaklah mengikut cadangan pengilang, keadaan operasi tapak dan peraturan yang berkenaan. Pemeriksaan biasa mungkin termasuk memeriksa kerosakan penebat, pencemaran, sambungan longgar, kakisan, terlalu panas dan bukti kemasukan lembapan.
Untuk pemasangan luar, tahap pendedahan dan pencemaran alam sekitar perlu dipertimbangkan semasa merancang jadual pemeriksaan dan pembersihan. Sebarang bacaan tidak normal atau kecacatan yang boleh dilihat hendaklah dinilai oleh kakitangan elektrik yang berkelayakan sebelum peralatan dikembalikan kepada perkhidmatan.
Tujuan utamanya adalah untuk menukar arus dan voltan primer yang tinggi kepada isyarat sekunder yang lebih rendah untuk pengukuran, pemeteran tenaga, pemantauan dan penyampaian pelindung. Ini membolehkan instrumen voltan rendah dan sistem perlindungan mendapatkan maklumat elektrik yang diperlukan untuk memantau rangkaian voltan sederhana.
Transformer arus mengurangkan arus primer kepada arus sekunder berkadar, manakala pengubah voltan mengurangkan voltan primer kepada voltan sekunder berkadar. Kedua-dua ukuran sokongan dan perlindungan, tetapi mereka mempunyai penilaian yang berbeza, susunan sambungan dan keperluan keselamatan.
Huixing menerangkan pengubah instrumen voltan sederhananya untuk sistem pengagihan kuasa 10–17.5 kV. Pembeli harus mengesahkan model yang tepat, voltan sistem maksimum, tahap penebat, nisbah transformasi dan spesifikasi teknikal yang berkenaan untuk projek mereka.
Ya, model yang direka bentuk dan dinilai khusus untuk kegunaan luar boleh dipasang dalam aplikasi pengedaran luar yang sesuai. Sebelum membeli, sahkan kesesuaian alam sekitar, reka bentuk penebat, keperluan pelekap, dan keserasian dengan tapak pemasangan.
Pemasangan 3CT+3PT bersepadu menggabungkan tiga pengubah arus dan tiga pengubah voltan dalam satu unit. Ia boleh menjimatkan ruang dan memudahkan susunan peralatan dalam pencawang padat dan pemasangan pengedaran serasi lain. Konfigurasi hendaklah diperiksa mengikut gambar rajah elektrik projek dan keperluan pemeteran.
Minta lembaran data khusus model, lukisan teknikal yang diluluskan, nisbah transformasi, kelas ketepatan, output yang dinilai, penilaian penebat, piawaian yang berkenaan dan dokumentasi ujian yang berkaitan. Untuk projek tersuai, sahkan antara muka pemasangan dan sambungan sekunder yang diperlukan sebelum meluluskan pesanan.
Transformer instrumen voltan sederhana adalah penting untuk pengukuran yang tepat, perlindungan yang berkesan dan operasi yang boleh dipercayai dalam rangkaian pengagihan kuasa moden. Kesesuaian mereka bergantung pada nisbah transformasi yang betul, keperluan ketepatan, prestasi penebat, keupayaan tahan kerosakan dan keserasian dengan pemasangan elektrik yang lengkap. Reka bentuk bersepadu boleh menawarkan faedah tambahan di mana kecekapan ruang dan pemasangan adalah penting.
Huixing menyediakan penyelesaian pengubah instrumen voltan sederhana untuk aplikasi pengedaran 10–17.5 kV, termasuk keperluan pemeteran, pemantauan dan perlindungan. Jika anda merancang naik taraf pencawang, membangunkan sistem pengedaran padat, atau mendapatkan peralatan untuk projek elektrik luar, semak keperluan teknikal anda dengan teliti danhubungi kamiuntuk membincangkan spesifikasi produk, pilihan konfigurasi dan sebut harga yang sesuai untuk projek anda.
