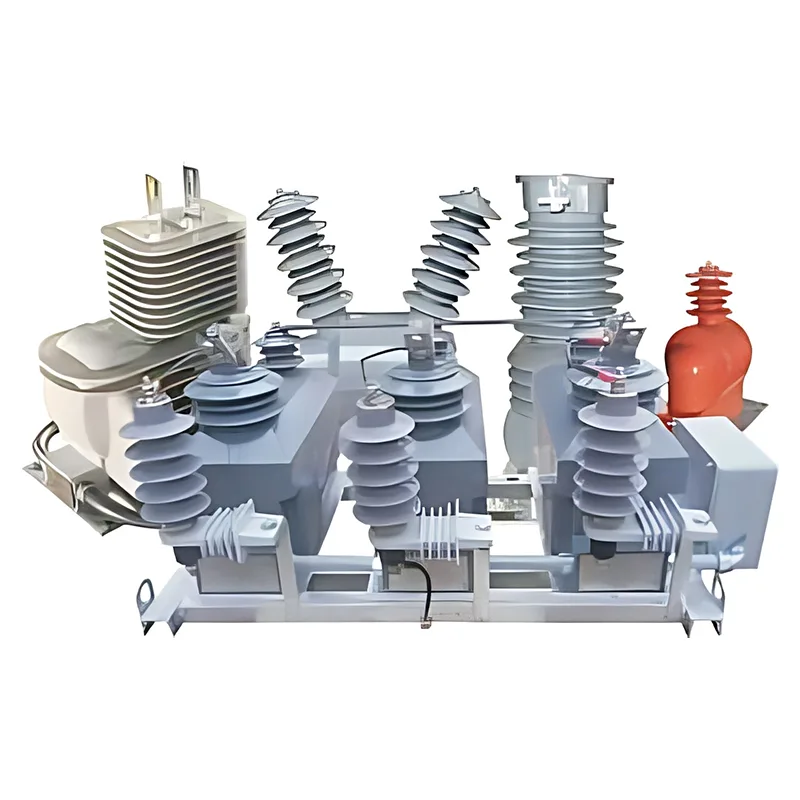

Alat Transformer Voltan Sederhana

Transformer Instrumen Voltan Sederhana ialah unit penderiaan dan pengukur teras untuk sistem pengagihan kuasa 10–17.5kV. Mereka dengan tepat menurunkan arus dan voltan tinggi kepada isyarat tahap rendah standard untuk pemeteran tenaga, pemantauan sistem dan penyampaian pelindung. Berfungsi sebagai penghubung penting antara litar kuasa voltan tinggi dan sistem kawalan voltan rendah, ia mematuhi piawaian antarabangsa dan menyediakan sokongan data pepejal untuk operasi grid yang selamat, cekap dan stabil.

Aplikasi Bidang Utama

Pemeteran dan Litar Perlindungan di Pencawang Luaran

Dipasang dalam pemeteran dan gelung perlindungan pencawang luar 10–17.5kV, ia mengumpul isyarat arus dan voltan secara serentak untuk memenuhi keperluan pemeteran tenaga berketepatan tinggi. Mematuhi sepenuhnya IEC 60044-1 dan ANSI C57.13, mereka mencapai pengumpulan data yang sangat tepat dan stabil untuk pengebilan kuasa dan pengurusan operasi grid.

Litar Perlindungan untuk Talian Pengedaran dan Peralatan

Digunakan pada litar perlindungan bagi talian pengagihan voltan sederhana, pengubah kuasa dan bank kapasitor, pengubah ini menahan arus terma jangka pendek berkadar 80In selama 1 saat dan arus dinamik berkadar 2.5×80In. Mereka menangkap isyarat kerosakan dengan pantas untuk menyokong beban lampau dan perlindungan litar pintas untuk peralatan kuasa.

Aksesori untuk Peralatan Elektrik Luaran

Disesuaikan sebagai komponen bersepadu yang sepadan untuk suis dipasang pada tiang luar, unit utama gelang dan peralatan kuasa luaran yang lain, ia dilengkapi dengan sesendal dinding luar jenis CPE. Struktur ini membolehkan operasi luar yang stabil tanpa perumah pelindung tambahan atau struktur tambahan.

Pemasangan Pengagihan Padat Terkekang Ruang

Sesuai untuk stesen pengedaran kompak terhad ruang dan pencawang jenis kotak, transformer jenis tuang bersepadu ini menggabungkan 3CT dan 3PT menjadi satu unit untuk mengurangkan ruang pemasangan dengan banyak. Dengan tahap penebat terminal 600V, ia sesuai dengan sempurna dalam susun atur peralatan kuasa yang padat.

Kelebihan Teknikal yang Menarik

Transformer instrumen voltan sederhana menampilkan lima kekuatan teknikal yang menonjol, menjadikannya produk ideal untuk rangkaian pengedaran voltan sederhana moden:

Reka Bentuk Bersepadu Menjimatkan Ruang dan Mengurangkan Kos

Struktur tuangan semua-dalam-satu yang menyepadukan 3CT dan 3PT menghapuskan pemasangan berasingan pengubah arus dan voltan. Ia meminimumkan ruang pemasangan dengan berkesan, memudahkan pendawaian di tapak dan mengurangkan keseluruhan kos pembinaan projek.

Kebolehsuaian Luaran Unggul dan Kebolehpercayaan Operasi

Mengguna pakai penebat resin tuang berprestasi tinggi dengan tahap penebat 17.5/38/95kV, mereka menawarkan rintangan cuaca yang sangat baik dan sesuai untuk pemasangan luar terus. Ia boleh menahan kesan haba dan elektrodinamik yang teruk yang disebabkan oleh litar pintas, yang menampilkan kadar kegagalan jangka panjang yang sangat rendah.

Kapasiti Lebihan Luar Biasa untuk Keadaan Operasi yang Kompleks

Mereka menyokong operasi berterusan pada 120% daripada arus undian (1.2In), dan boleh beroperasi di bawah 130%~150% beban arus terkadar sehingga 8 jam. Kebolehsuaian beban lampau yang sangat baik memenuhi permintaan turun naik beban yang kerap bagi rangkaian pengedaran moden.

Kebolehpercayaan Dwi untuk Fungsi Pengukuran dan Perlindungan

Dengan faktor keselamatan instrumen FS=5 dan voltan penggulungan sekunder yang stabil sebanyak 3kVef, mereka memastikan penghantaran isyarat yang tepat. Mereka memenuhi piawaian ketepatan yang tinggi untuk pemeteran tenaga dan mengeluarkan isyarat tersandung yang boleh dipercayai untuk peranti perlindungan. Mematuhi sepenuhnya IEC 61869-1 dan IEC 61869-4, mereka menampilkan keserasian yang luas dengan kemudahan grid global.

Pemasangan Mudah, Penyelenggaraan Rendah, Hayat Perkhidmatan Panjang

Reka bentuk pra-kalibrasi padat mereka tidak memerlukan pentauliahan yang kompleks di tapak dan membenarkan pemasangan luar tanpa perlindungan tambahan. Kepungan resin tuang memberikan prestasi kalis lembapan, kalis habuk dan anti-penuaan yang sangat baik, hampir tidak memerlukan penyelenggaraan rutin. Hanya pemeriksaan visual biasa diperlukan untuk memastikan operasi stabil jangka panjang, memberikan kepraktisan tinggi dan keberkesanan kos.
