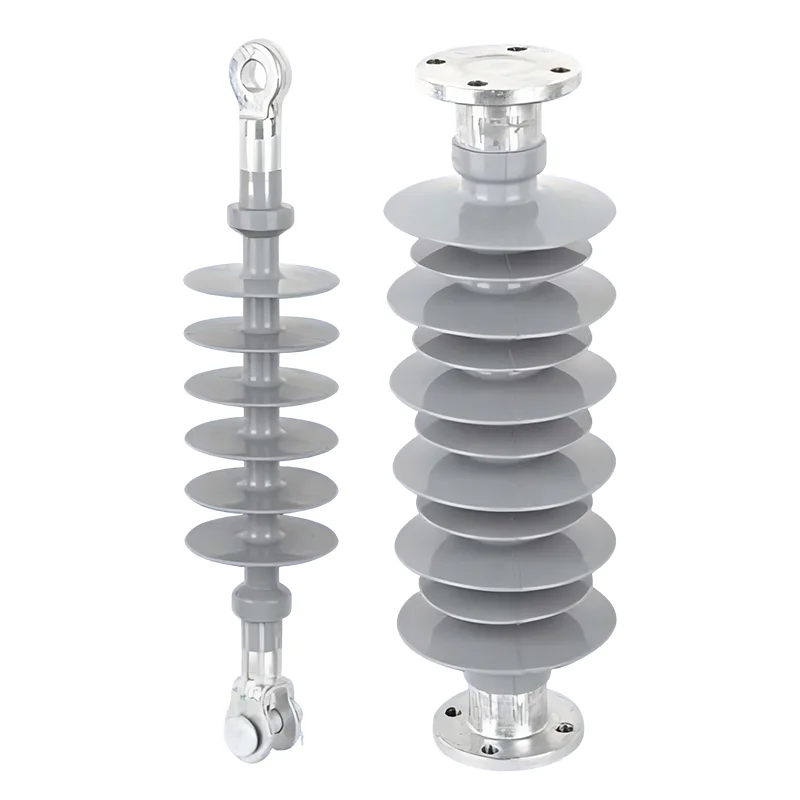

Penebat Voltan Sederhana

Huixing mengkhusus dalam pembuatan komponen penebat elektrik yang tahan lama dan berprestasi tinggi untuk sistem kuasa 10-35kV global. Sebagai pembekal yang dipercayai, kami menyediakan penebat voltan sederhana yang menawarkan sokongan mekanikal dan pengasingan elektrik yang boleh dipercayai. Diperbuat daripada getah silikon, mereka menahan keadaan luar yang keras, memerlukan penyelenggaraan yang minimum, dan memastikan operasi yang selamat bagi talian penghantaran dan pencawang.

Hantar Pertanyaan

Penerangan Produk

Penebat voltan sederhana ialah komponen keselamatan penting untuk sistem kuasa 10-35kV, menyediakan sokongan mekanikal penting dan pengasingan elektrik antara konduktor bertenaga dan struktur dibumikan. Berfungsi sebagai infrastruktur penebat teras rangkaian pengedaran, produk ini menghalang kebocoran semasa, litar pintas dan kerosakan peralatan, menjamin operasi yang selamat dan stabil bagi talian penghantaran, pencawang dan peralatan pengedaran luar dalam semua persekitaran kerja.

Aplikasi Penerapan Penting

Penghantaran Overhed dan Sokongan Talian Pengedaran

Dipasang pada menara gantung garis lurus dan menara sudut tegangan untuk talian atas 10-35kV, penebat voltan sederhana memisahkan konduktor daripada struktur menara dengan berkesan, menghapuskan kebocoran elektrik dan memastikan penghantaran kuasa jarak jauh yang stabil.

Persimpangan Rangkaian Pengedaran dan Perlindungan Sambungan

Digunakan pada nod cawangan dan titik penamat kabel rangkaian pengedaran voltan sederhana, ia menyampaikan pengasingan elektrik bunyi antara bahagian talian yang berbeza. Ini mengelakkan litar pintas fasa ke fasa dan nyahcas tanah, dan menyesuaikan diri dengan susun atur pendawaian luar yang kompleks.

Penebat Dalaman dan Sokongan Pencawang

Digunakan pada penyokong bar bas dan sambungan konduktif pemutus litar dan suis putus sambungan di dalam pencawang, penebat ini mengekalkan penebat yang stabil sambil menanggung konduktor voltan tinggi. Mereka mengasingkan komponen langsung daripada kemudahan pencawang yang dibumikan untuk memastikan operasi yang selamat bagi semua peranti dalaman.

Pemasangan Peralatan Luar Tiang

Ia bertindak sebagai pangkalan pelekap untuk peranti dipasang tiang luar termasuk fius tercicir dan penahan lonjakan dalam rangkaian pengedaran bandar dan luar bandar. Mengintegrasikan sokongan mekanikal dan fungsi penebat elektrik, mereka menentang persekitaran luar yang keras seperti kelembapan dan pencemaran yang tinggi, dan mengekalkan penebat yang stabil untuk peralatan dan talian kuasa.

Kelebihan Prestasi Unggul

Penebat voltan sederhana mempunyai empat kekuatan teras, menjadikannya bahagian yang sangat diperlukan untuk semua sistem kuasa voltan sederhana:

Sifat Penebat Elektrik yang Luar Biasa

Mengguna pakai bahan penebat getah silikon arus perdana, penebat ini mempunyai rintangan pecahan dielektrik yang kuat. Mereka boleh menahan lonjakan voltan lampau sistem dengan berkesan, mengelakkan kilatan penebat dan menjamin bekalan kuasa yang stabil di bawah tekanan elektrik sementara.

Reka Bentuk Serbaguna untuk Aplikasi Pelbagai

Terdapat dalam pelbagai jenis termasuk penebat ampaian, penebat pasca, penebat rod panjang dan penebat lengan silang, ia memenuhi permintaan pemasangan yang berbeza untuk talian kuasa, pencawang dan kemudahan pengedaran. Struktur standard membolehkan pemasangan yang fleksibel dan mudah dalam semua senario.

Cuaca Cemerlang dan Ketahanan Mekanikal

Getah silikon mempunyai rintangan cuaca yang sangat baik, rintangan pencemaran dan rintangan penuaan, membolehkan operasi yang stabil di bawah suhu yang melampau, hujan, salji dan pencemaran berat. Ia juga mempunyai kekuatan mekanikal yang mencukupi untuk menanggung beban konduktor dan menahan angin, ais dan daya luaran yang lain.

Keperluan Penyelenggaraan Minimum dan Hayat Perkhidmatan Panjang

Menampilkan struktur yang ringkas dan kukuh, penebat voltan sederhana tidak memerlukan penyelenggaraan harian yang rumit, hanya pemeriksaan visual biasa. Mereka hampir tidak terjejas oleh faktor persekitaran, yang sangat mengurangkan beban kerja penyelenggaraan rangkaian pengedaran dan kos operasi sepanjang hayat perkhidmatan yang panjang.

Kod	Model	Dinilai voltan (kV)	Tegangan kekuatan (kN)	Struktur ketinggian (mm)	penebat jarak (mm)	Min nominal rayap jarak (mm)	Gelombang penuh kilat dorongan tahan	1min kuasa kekerapan basah tahan voltan(kV)	Butiran Pembungkusan
Kod	Model	Dinilai voltan (kV)	Tegangan kekuatan (kN)	Struktur ketinggian (mm)	penebat jarak (mm)	Min nominal rayap jarak (mm)	Gelombang penuh kilat dorongan tahan	1min kuasa kekerapan basah tahan voltan(kV)	Saiz CTN(mm)	G.W. (kg)	NW(kg)	Tidak/ CTN
WYA-1	FXB-12/70CT	12	70	330±15	150	355	105	45	392827	16	14.5	12
WYA-2	FXB1-15/70CT	15	70	380±15	195	460	140	65	432827	17.2	16	12
WYA-3	FXB1-15/70CE	15	70	425±15	240	510	145	65	502827	18	16.8	12
WYA-4	FXB-21/70CT	21	70	300±15	140	530	190	92	362827	16.5	15	12
WYA-5	FXB1-24/70YB	24	70	460±15	260	650	200	75	523229	22	21	12
WYA-6	FXB1-24/70ST	24	70	390±15	192	650	150	70	433732	21	19.5	12
WYB-7	FXB1-25/70CT	25	70	456±15	260	650	200	75	503129	18	16.8	12
WYA-8	FXB1-24/70CT	24	70	455±15	260	680	155	70	513128	19	17.8	12
WYA-9	FXB3-33/120SB	33	120	598±15	400	1000	150	50	633732	27	25	12
WYA-10	FXB1-33/70CT	33	70	588±15	390	950	150	50	623732	26	24	12
WYA-11	FXB1-33/70CT	33	70	598±15	400	1000	150	50	633732	26.5	24.5	12
WYA-12	FXB-36/70CT	36	70	519±15	333	820	210	80	563732	22	20	12
WYA-13	FXB1-36/70CT	36	70	630±15	430	1120	220	85	663732	29	27	12
WYA-14	FXB4-36/70SB	36	70	640±15	440	1280	230	95	673732	30	28	12

Kod	Model	Dinilai voltan (kV)	bengkok kekuatan h (KN)	Struktur ketinggian (mm)	penebat jarak (mm)	Min nominal rayap jarak (mm)	Gelombang penuh kilat dorongan tahan	kuasa 1min kekerapan basah tahan voltan(kV)	Butiran Pembungkusan
Kod	Model	Dinilai voltan (kV)	bengkok kekuatan h (KN)	Struktur ketinggian (mm)	penebat jarak (mm)	Min nominal rayap jarak (mm)	Gelombang penuh kilat dorongan tahan	kuasa 1min kekerapan basah tahan voltan(kV)	Saiz CTN(mm)	G.W. (kg)	N.W. (kg)	Tidak/ CTN
WYC-1	FZS-15/9	15	9	255	190	450	110	45	350280280	26.5	25	12
WYC-2	FZS-24/3	24	3	288	280	750	150	70	470390330	35	34	20
WYC-3	FZS-24/4	24	4	195	187	830	150	70	475200395	34	33	20
WYC-4	FZSW-24/5	24	5	286	210	630	150	70	320320310	20	18.5	9
WYC-5	FZSW-24/15	24	15	280	180	660	150	70	305320310	20	18.5	9
WYC-6	FZSW-35/10	35	10	400	340	970	210	95	400340350	22.5	21	12
WYC-7	FZSW-36/4	36	4	410	320	750	170	70	440320365	27	26	9
WYC-8	FZS-36/4	36	4	390	320	750	170	70	410280260	12.5	11.4	6
WYC-9	FZSW-36/8	36	8	450	411	1320	200	85	500500300	23	22	6
WYC-10	FZS-36/9	36	9	457	370	1000	200	80	480300260	22.5	21.3	6
WYC-11	FZS3-72/6	72	6	770	650	1830	325	140	810410180	38	33	3
WYC-12	FZS-126/10	126	10	1220	1070	3180	450	185	1300360210	60	50	2

Medium Voltage Insulators

Teg Panas: Penebat Voltan Sederhana, Pengilang, Pembekal, Kilang
