Pemutus Voltan Tinggiialah komponen kritikal untuk pengasingan elektrik yang selamat dalam sistem penghantaran, pengedaran, pencawang dan kuasa industri.Huixingmembekalkan Pemutus Voltan Tinggi Siri GW4 dengan kelas voltan daripada 40.5kV hingga 252kV, menggabungkan pengasingan yang boleh dilihat, penebat teguh, rintangan kakisan dan pemasangan fleksibel untuk aplikasi kuasa luar yang menuntut.
Pemutus voltan tinggi direka bentuk untuk mencipta jurang pengasingan yang boleh dilihat dengan jelas selepas litar voltan tinggi dinyahtenagakan. Tidak seperti pemutus litar, ia digunakan terutamanya untuk pengasingan elektrik dan bukannya mengganggu arus kerosakan. Ini menjadikannya peranti keselamatan yang penting semasa pemeriksaan peralatan, penyelenggaraan, operasi pensuisan dan konfigurasi sistem kuasa.

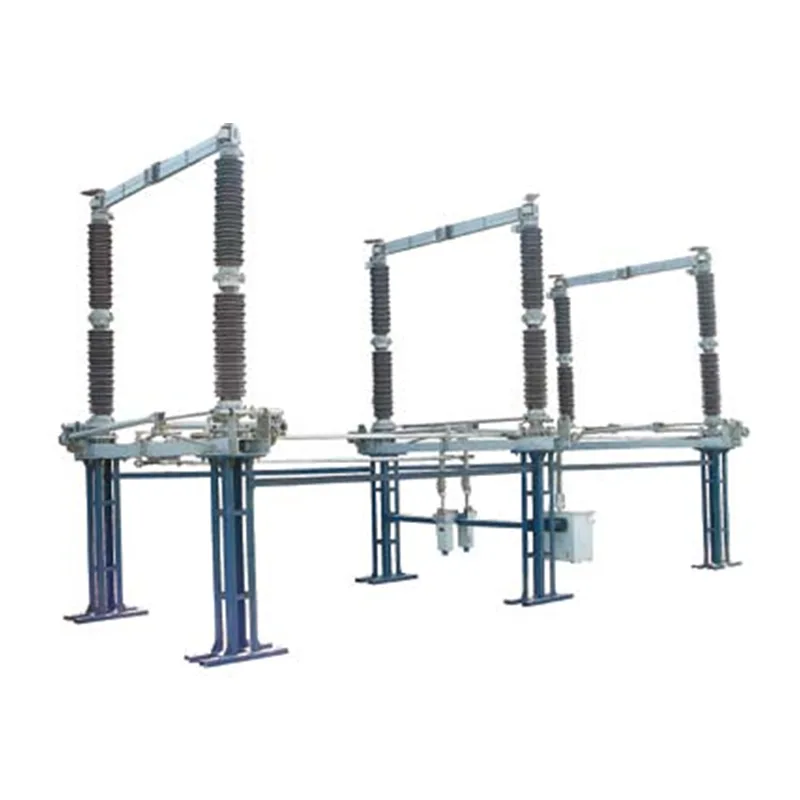

Siri GW4 daripada Huixing menggunakan struktur berputar mendatar dua lajur dan meliputi kelas voltan 40.5kV, 72.5kV, 126kV, 145kV, 170kV dan 252kV. Reka bentuknya menggabungkan komponen konduktif aloi aluminium berkekuatan tinggi, perkakasan tahan kakisan, suis pembumian pilihan, dan struktur penebat yang bertujuan untuk persekitaran luar yang mencabar.
Jadual Kandungan
- Apakah Penyambung Voltan Tinggi?
- Mengapa Pemutus Voltan Tinggi Penting?
- Bagaimanakah Penyambung Voltan Tinggi GW4 Berfungsi?
- Di manakah Pemutus Voltan Tinggi Digunakan?
- Apakah Kelebihan Utama?
- Apakah Parameter Teknikal yang Perlu Dipertimbangkan oleh Pembeli?
- Bagaimana Anda Harus Memilih Model yang Tepat?
- Soalan Lazim
- Kesimpulan
Apakah Penyambung Voltan Tinggi?
Pemutus voltan tinggi, juga dikenali sebagai pengasing voltan tinggi, ialah peranti pensuisan mekanikal yang digunakan untuk menyediakan pengasingan elektrik dalam litar voltan tinggi. Tujuan utamanya adalah untuk memisahkan bahagian sistem elektrik daripada rangkaian bertenaga supaya kakitangan penyelenggaraan boleh bekerja pada peralatan di bawah keadaan keselamatan yang ditetapkan dengan betul.
Salah satu ciri yang paling penting ialah jurang pengasingan yang boleh dilihat dibuat apabila kenalan utama dibuka. Pemisahan fizikal ini memberikan petunjuk langsung bahawa bahagian litar yang berkaitan telah diasingkan.
Adalah penting untuk membezakan pemutus sambungan daripada pemutus litar. Pemutus litar direka bentuk untuk mengganggu arus beban biasa dan arus kerosakan, manakala pemutus biasanya dikendalikan apabila litar telah dinyahtenagakan dan bertujuan untuk mewujudkan titik pengasingan yang selamat.
- Menyediakan titik pengasingan elektrik yang boleh dilihat.
- Menyokong penyelenggaraan selamat peralatan voltan tinggi.
- Membantu memisahkan busbar, transformer, talian dan pemutus litar.
- Boleh dikonfigurasikan dengan suis pembumian untuk keselamatan tambahan.
- Menyokong pengaturan pensuisan dalam pencawang dan sistem penghantaran.
Mengapa Pemutus Voltan Tinggi Penting?
Infrastruktur voltan tinggi memerlukan pelbagai lapisan perlindungan kerana kerosakan elektrik, penjanaan tenaga secara tidak sengaja, dan pensuisan yang tidak betul boleh menyebabkan kerosakan peralatan yang teruk dan bahaya kakitangan. Pemutus sambungan yang direka bentuk dengan betul menyumbang kepada seni bina keselamatan ini dengan mewujudkan titik pengasingan fizikal yang boleh dipercayai.
Di pencawang, sebagai contoh, penyelenggaraan mungkin memerlukan pengubah, bahagian bar bas, talian penghantaran atau pemutus litar untuk dipisahkan daripada rangkaian bertenaga. Sebaik sahaja litar yang berkaitan telah dinyahtenagakan dan urutan pensuisan yang diperlukan telah selesai, pemutus boleh mewujudkan pengasingan yang diperlukan.
Untuk sistem yang menyertakan suis pembumian, interlock mekanikal boleh membantu menguatkuasakan urutan operasi yang betul antara pemutus utama dan mekanisme pembumian. Ini mengurangkan kemungkinan operasi yang tidak selamat dan membantu meningkatkan keseluruhan disiplin pensuisan.
Bagaimanakah Penyambung Voltan Tinggi GW4 Berfungsi?
Siri GW4 menggunakan struktur berputar mendatar dua lajur. Apabila mekanisme beroperasi, komponen konduktif berputar untuk mewujudkan jarak pengasingan terbuka. Jurang yang terhasil memberikan pemisahan yang boleh dilihat antara litar terpencil dan bahagian bertenaga.
Rod konduktif menggunakan profil aloi aluminium berkekuatan tinggi, manakala sambungan jalinan tembaga yang fleksibel membantu mengekalkan kekonduksian elektrik yang boleh dipercayai. Spring keluli tahan karat tekanan luaran digunakan dalam struktur sentuhan untuk mengekalkan tekanan sentuhan yang stabil sambil menahan kakisan.
Untuk pemasangan luar, komponen logam terdedah menerima rawatan galvanizing hot-dip, manakala komponen penghantaran boleh menggabungkan pin keluli tahan karat dan sesendal komposit. Pilihan pembinaan ini amat berharga apabila peralatan terdedah kepada hujan, salji, semburan garam, habuk industri, perubahan suhu dan tekanan persekitaran yang lain.
Konfigurasi terpilih juga boleh menggabungkan gelang penggredan dan penutup pelindung. Komponen ini membantu meningkatkan pengagihan medan elektrik dan mengurangkan gangguan radio dalam menuntut aplikasi voltan tinggi.
Di manakah Pemutus Voltan Tinggi Digunakan?
Pemutus voltan tinggi boleh digunakan merentasi pelbagai infrastruktur elektrik. Kelas voltan yang sesuai, penarafan arus, tahap penebat, konfigurasi mekanikal, dan reka bentuk persekitaran bergantung pada projek.
Loji janakuasa dan Pencawang
Dalam kemudahan penjanaan haba, hidroelektrik, suria dan lain-lain, pemutus boleh mengasingkan transformer, pemutus litar, bar bas dan peralatan utama yang lain. Di pencawang, mereka boleh menyokong pembahagian busbar dan pengasingan penyelenggaraan.
Rangkaian Penghantaran dan Pengedaran
Talian penghantaran voltan tinggi memerlukan peralatan pengasingan yang boleh dipercayai untuk operasi penyelenggaraan dan pensuisan. Bergantung pada konfigurasi sistem, pemutus juga boleh digunakan dengan pengubah voltan dan penangkap lonjakan.
Projek Tenaga Boleh Diperbaharui
Kemudahan fotovoltaik dan kuasa angin yang besar memerlukan peralatan pensuisan dan pengasingan yang boleh dipercayai. Konfigurasi 40.5kV dan 72.5kV boleh sesuai untuk aplikasi tenaga boleh diperbaharui tertentu, manakala model voltan lebih tinggi boleh menyokong sambungan grid dan infrastruktur pencawang.
Sistem Kuasa Perindustrian
Loji metalurgi, kemudahan kimia dan tapak perindustrian besar yang lain sering mengendalikan sistem pengedaran voltan tinggi. Pemutus penyambung yang teguh boleh menyediakan pengasingan penyelenggaraan untuk peralatan bengkel voltan tinggi sambil menawarkan rintangan kepada getaran dan persekitaran yang tercemar.
Keretapi dan Sistem Voltan Tinggi Khas
Pemasangan voltan tinggi khusus, termasuk sistem kuasa cengkaman kereta api, boleh mendapat manfaat daripada pengaturan saling kunci mekanikal yang menyelaraskan pemutus utama dan suis pembumian.
Apakah Kelebihan Utama Pemutus Voltan Tinggi?
Bagi pembeli yang menilai pembekal pemutus voltan tinggi, prestasi elektrik hanyalah sebahagian daripada keputusan. Kebolehpercayaan mekanikal, rintangan alam sekitar, keperluan penyelenggaraan dan fleksibiliti konfigurasi boleh mempunyai kesan yang sama penting pada prestasi kitaran hayat.
- Liputan voltan yang luas:Siri GW4 meliputi kelas voltan daripada 40.5kV hingga 252kV.
- Pembawaan arus yang boleh dipercayai:Konfigurasi menyokong arus terkadar memanjang sehingga 6300A.
- Prestasi penebat yang kuat:Berbilang frekuensi kuasa dan tahap tahan impuls kilat tersedia di seluruh julat.
- Ketahanan luar:Komponen logam bergalvani dan bahagian mekanikal tahan kakisan membantu menahan keadaan cuaca yang teruk.
- Konfigurasi pembumian yang fleksibel:Suis pembumian boleh dikonfigurasikan pada kedua-dua belah tapak, dengan susunan pembumian tunggal atau dua kali.
- Keperluan penyelenggaraan yang dikurangkan:Komponen modular dan pembinaan mekanikal berorientasikan penyelenggaraan memudahkan pemeriksaan dan penggantian.
- Kebolehsuaian persekitaran yang keras:Produk ini direka untuk suhu dari -40°C hingga +40°C, angin kencang sehingga 34m/s, salutan ais sehingga 10mm, dan aplikasi altitud tinggi sehingga 4000m.
Apakah Parameter Teknikal yang Perlu Dipertimbangkan oleh Pembeli?
Pemilihan teknikal hendaklah sentiasa berdasarkan rangkaian elektrik sebenar, keadaan persekitaran, konfigurasi pemasangan dan piawaian projek yang berkenaan. Spesifikasi wakil berikut menggambarkan julat yang tersedia dalam Siri GW4.
| Parameter | GW4-40.5 | GW4-72.5 | GW4-126 | GW4-145 | GW4-170 | GW4-252 |
|---|---|---|---|---|---|---|
| Voltan Ternilai | 40.5 kV | 72.5 kV | 126 kV | 145 kV | 170 kV | 252 kV |
| Nilai Semasa | 630–4000 A | 630–3150 A | Sehingga 3150 A | Bergantung kepada projek | Bergantung kepada projek | Bergantung kepada projek |
| Masa Singkat Menahan Arus | 31.5/40 kA | 25–50 kA | 40/50 kA | Bergantung kepada projek | Bergantung kepada projek | Bergantung kepada projek |
| Puncak Menahan Arus | 80/100 kA | 63–125 kA | 100/125 kA | Bergantung kepada projek | Bergantung kepada projek | Bergantung kepada projek |
| Ketahanan Mekanikal | ≥5000 operasi | |||||
Parameter pemilihan lain termasuk voltan tahan frekuensi kuasa, voltan tahan impuls kilat, jarak rayapan, jarak pengasingan, beban mekanikal terminal, kekuatan penebat, konfigurasi pemasangan dan keperluan pembumian.
Bagaimana Anda Harus Memilih Model yang Tepat?
Memilih pemutus voltan tinggi yang betul memerlukan lebih daripada padanan voltan sistem nominal. Kajian spesifikasi profesional harus mempertimbangkan persekitaran operasi dan rangkaian elektrik yang lengkap.
- Tentukan voltan sistem.Pilih kelas voltan yang sepadan dengan keperluan penyelarasan rangkaian dan penebat sebenar.
- Sahkan arus berterusan.Arus undian mestilah mencukupi untuk keadaan operasi biasa dan pemuatan sistem yang dijangkakan.
- Nilaikan keadaan litar pintas.Semak masa pendek dan puncak menahan keperluan semasa terhadap tahap kerosakan yang dijangkakan.
- Semak keperluan penebat.Pertimbangkan voltan tahan frekuensi kuasa, voltan tahan impuls kilat, jarak rayapan, ketinggian dan tahap pencemaran.
- Menilai persekitaran pemasangan.Suhu, angin, ais, semburan garam, pencemaran industri, ketinggian dan keadaan seismik boleh mempengaruhi konfigurasi yang sesuai.
- Tentukan susunan pembumian.Tentukan sama ada suis pembumian tunggal, konfigurasi pembumian berganda atau susunan lain diperlukan.
- Semak keperluan mekanikal dan penyelenggaraan.Pertimbangkan kekerapan operasi, ruang pemasangan, akses untuk penyelenggaraan dan keserasian dengan susun atur pencawang sedia ada.
Untuk projek penghantaran dan pengedaran yang besar, komunikasi teknikal dengan pengilang berpengalaman disyorkan sebelum memuktamadkan spesifikasi peralatan. Ini membantu memastikan konfigurasi yang dipilih sepadan dengan keperluan elektrik, mekanikal dan persekitaran sistem.
Soalan Lazim Mengenai Pemutus Voltan Tinggi
Apakah tujuan utama pemutus voltan tinggi?
Tujuan utama adalah untuk menyediakan pengasingan elektrik yang boleh dipercayai dan jurang pengasingan yang boleh dilihat dalam litar voltan tinggi selepas litar telah dinyahtenagakan dengan betul. Ia menyokong prosedur penyelenggaraan dan penukaran yang selamat.
Apakah perbezaan antara pemutus dan pemutus litar?
Pemutus litar direka untuk mengganggu arus beban biasa dan arus kerosakan, manakala pemutus terutamanya bertujuan untuk mewujudkan pengasingan elektrik. Pemutus biasanya tidak boleh digunakan sebagai pengganti pemutus litar apabila gangguan kerosakan diperlukan.
Apakah julat voltan yang dilindungi oleh Siri Huixing GW4?
Siri GW4 meliputi kelas voltan daripada 40.5kV hingga 252kV, termasuk konfigurasi 40.5kV, 72.5kV, 126kV, 145kV, 170kV dan 252kV.
Bolehkah pemutus voltan tinggi dilengkapi dengan suis pembumian?
ya. Siri GW4 boleh dikonfigurasikan dengan suis pembumian, termasuk susunan pembumian tunggal dan pembumian dua kali. Jalinan mekanikal juga boleh membantu mengawal urutan operasi.
Adakah Siri GW4 sesuai untuk aplikasi luar?
ya. Reka bentuk ini bertujuan untuk sistem kuasa luar dan menggabungkan komponen mekanikal tahan kakisan dan bahagian keluli terdedah bergalvani panas. Keupayaan alam sekitar yang dinyatakan juga termasuk suhu dari -40°C hingga +40°C dan keadaan cuaca luar yang kuat.
Kesimpulan: Mengapa Memilih Pemutus Voltan Tinggi untuk Infrastruktur Kuasa Kritikal?
Seorang yang boleh dipercayaiPemutus Voltan Tinggimenyediakan lapisan pengasingan elektrik yang penting untuk pencawang, rangkaian penghantaran, projek tenaga boleh diperbaharui, loji kuasa dan sistem voltan tinggi industri. Dengan kelas voltan daripada 40.5kV hingga 252kV, penebat teguh, pembinaan tahan kakisan, konfigurasi pembumian yang fleksibel, dan penarafan ketahanan mekanikal sekurang-kurangnya 5000 operasi, Siri GW4 direka bentuk untuk aplikasi sistem kuasa yang menuntut.
Bagi jurutera projek, kontraktor EPC, utiliti dan pembeli peralatan kuasa yang mencari pengilang dan pembekal China yang boleh dipercayai, Huixing boleh menyediakan penyelesaian pengasingan voltan tinggi yang disesuaikan dengan tahap voltan yang berbeza, penarafan semasa, keadaan persekitaran dan keperluan pemasangan.Hubungi kamihari ini untuk membincangkan spesifikasi projek anda, meminta maklumat teknikal dan mencari konfigurasi pemutus voltan tinggi yang betul untuk sistem kuasa anda.
